Hackeando Satélites da NASA
![](./Deck Title_files/VNJQkk5.jpg)
Motivações
- O processo inteiro de hardware e software
- Comunicações espaciais usam uma base comum
- Não há muito na internet sobre Processamento Digital de Sinais
- Existem SDRs (Software Defined Radios) acessíveis no mercado a reles mortais
- Imagens de satélite!

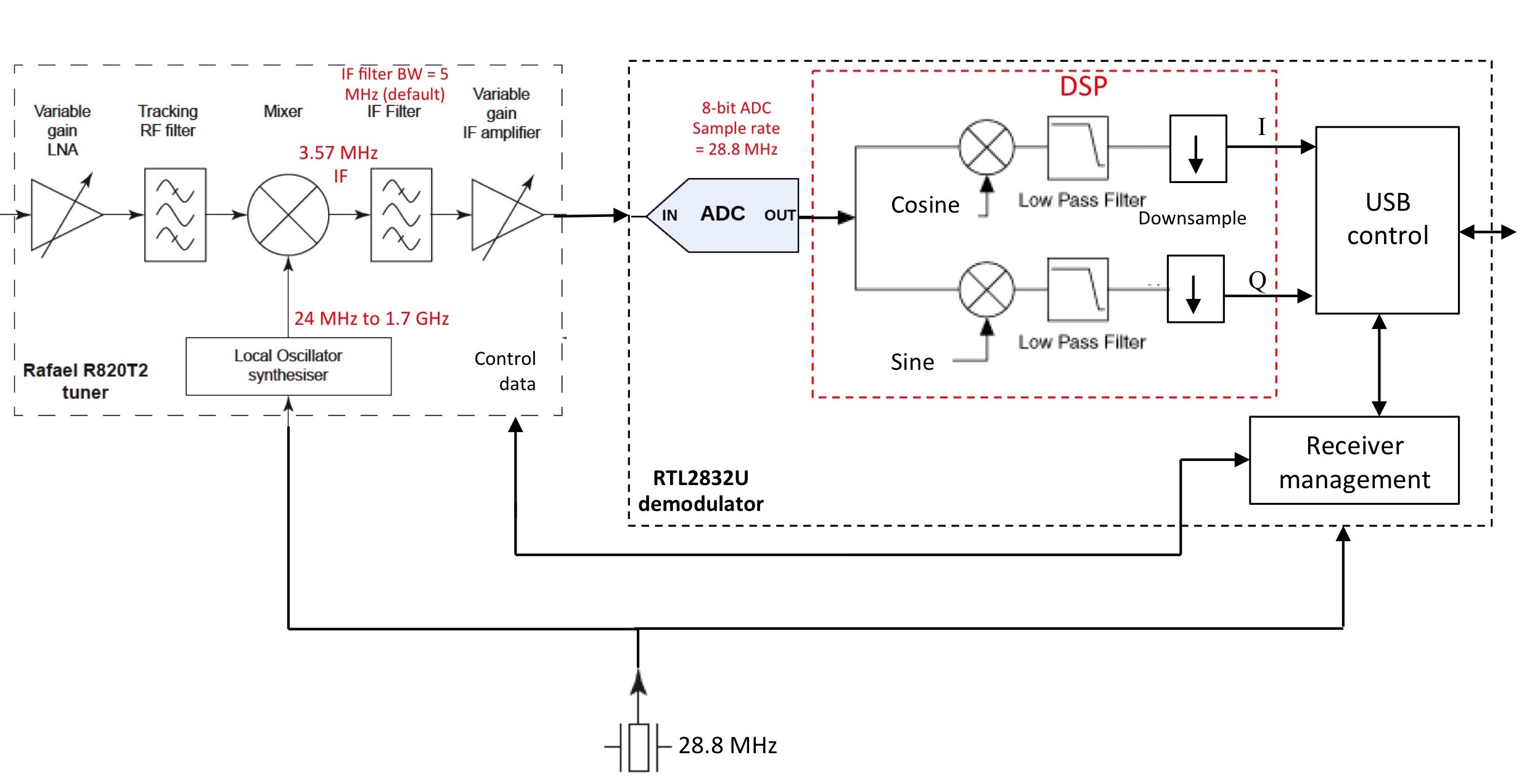

Como um SDR funciona
![](./Deck Title_files/XRtgm8I.jpg)
Open "Source" SDRs
![](./Deck Title_files/XV1tTQC.jpg)

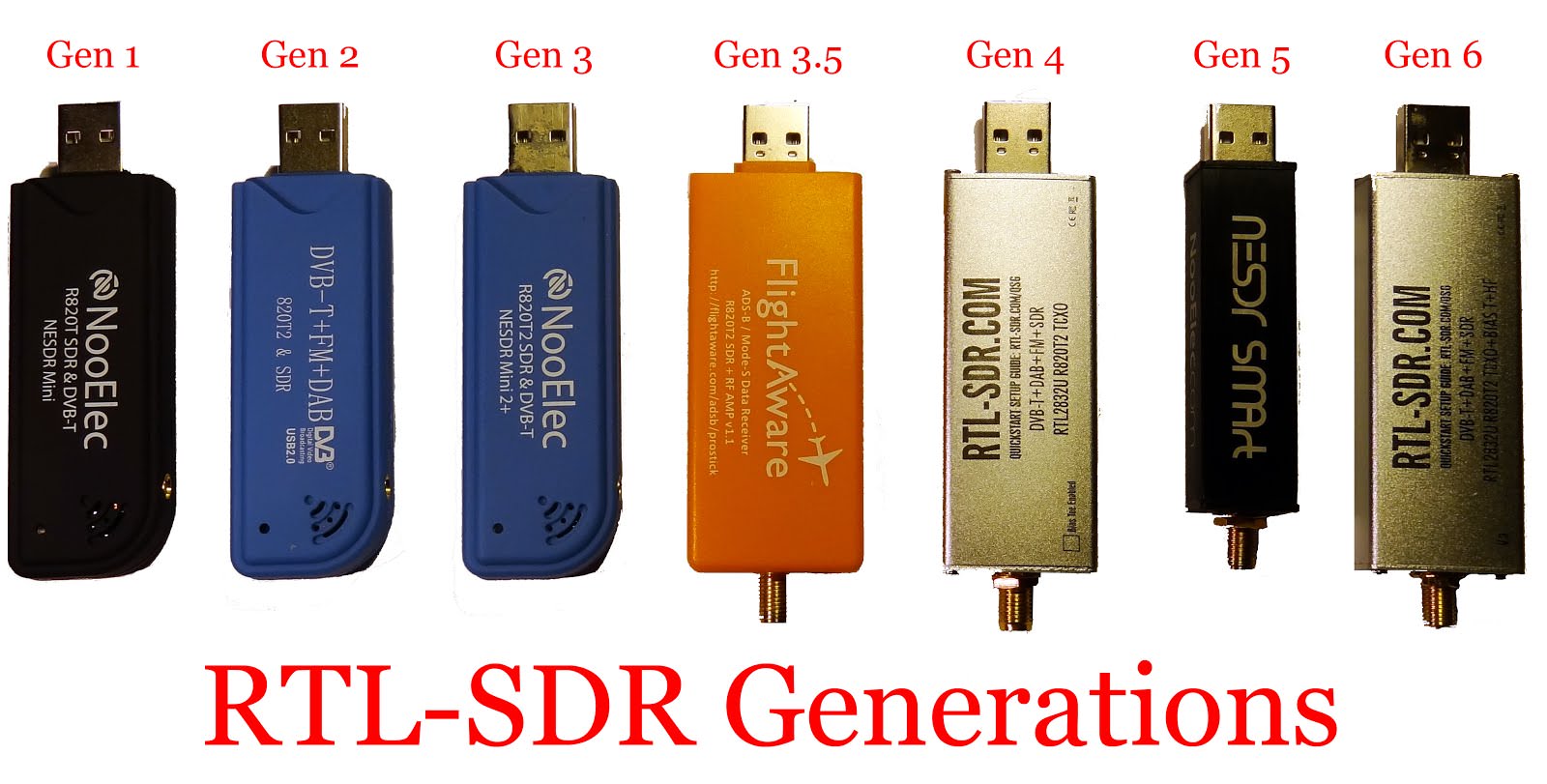

RTL-SDR
- Faixa de Frequência: 24 MHz - 1768 MHz
- Resolução de ADC: 8 Bits
- Samples: 3.2 MSPS IQ
- Resolução de ADC: 8 Bits
- Samples: 3.2 MSPS IQ
![](./Deck Title_files/airspy_mini_right.png)
![](./Deck Title_files/airspy_board_right.png)

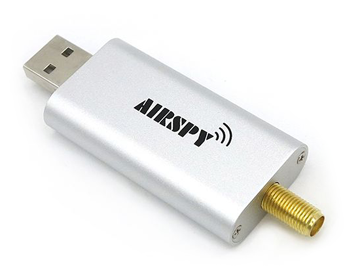

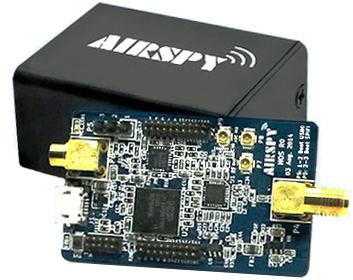

Airspy R2 / Airspy Mini
- Frequência: 24 MHz - 1768 MHz
- Resolução: 12 Bits
- Samples: 10 MSPS R2 e 8 MSPS Mini
- Open Source Firmware
- Resolução: 12 Bits
- Samples: 10 MSPS R2 e 8 MSPS Mini
- Open Source Firmware
![](./Deck Title_files/h1-preliminary1-445.jpeg)

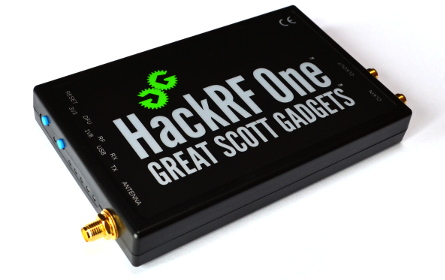

HackRF
- Frequência: 1 MHz - 6 GHz
- Resolução: 8 Bits ADC / 10 bits DAC
- Samples: 20 MSPS IQ
- Half-Duplex Transceiver
- Open Source Hardware & Software
- Resolução: 8 Bits ADC / 10 bits DAC
- Samples: 20 MSPS IQ
- Half-Duplex Transceiver
- Open Source Hardware & Software

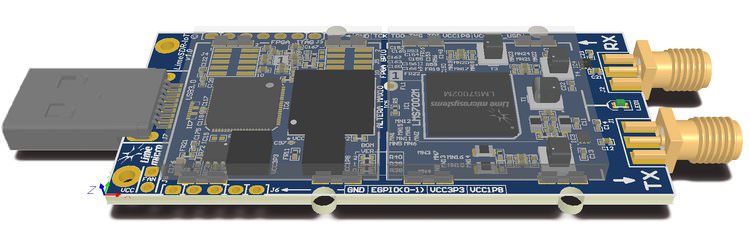

LimeSDR
![](./Deck Title_files/Ut8Ux0I.jpg)
- Frequência: 10 MHz - 3.5 GHz
- Resolução: 12 Bits ADC & DAC
- Samples: 30.72 MSPS IQ
- Full-Duplex Tranceiver
- Open Source Firmware & Hardware
- Resolução: 12 Bits ADC & DAC
- Samples: 30.72 MSPS IQ
- Full-Duplex Tranceiver
- Open Source Firmware & Hardware
Satélites de Orbita Baixa
![](./Deck Title_files/fm9nKZ7.jpg)
![](./Deck Title_files/aqPMeLU.jpg)
Recepção
- Polarização RHCP
- Frequência de ~137MHz
- Baixa Resolução (1-4 km)
Equipamentos
- Antena QFH ou V-Dipole
- Filtro Passa-Banda
- SDR
- Polarização RHCP
- Frequência de ~137MHz
- Baixa Resolução (1-4 km)
Equipamentos
- Antena QFH ou V-Dipole
- Filtro Passa-Banda
- SDR

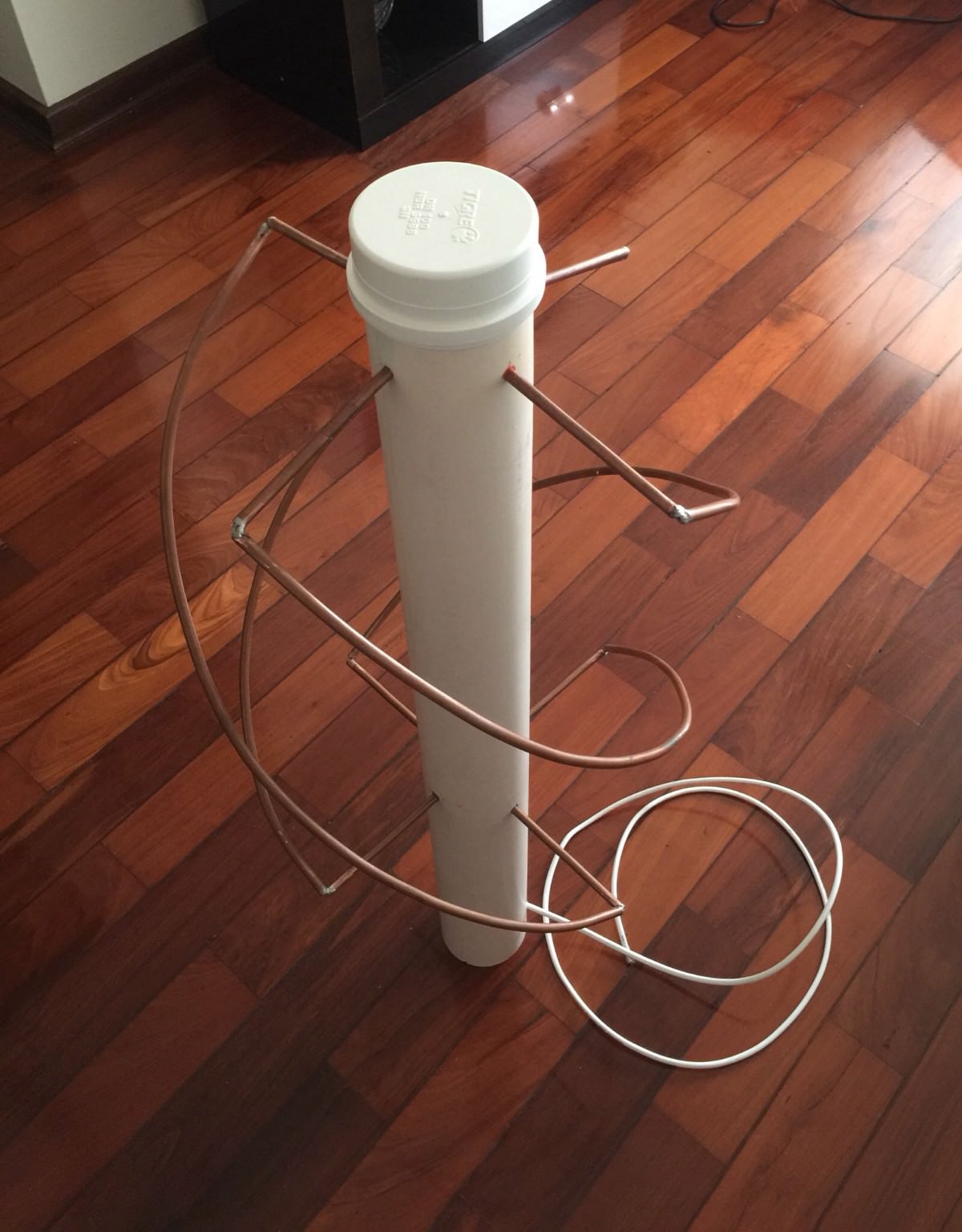

Antena QFH (Quadrifiliar Helix)
Recepção
![](./Deck Title_files/MWRYov9.jpg)

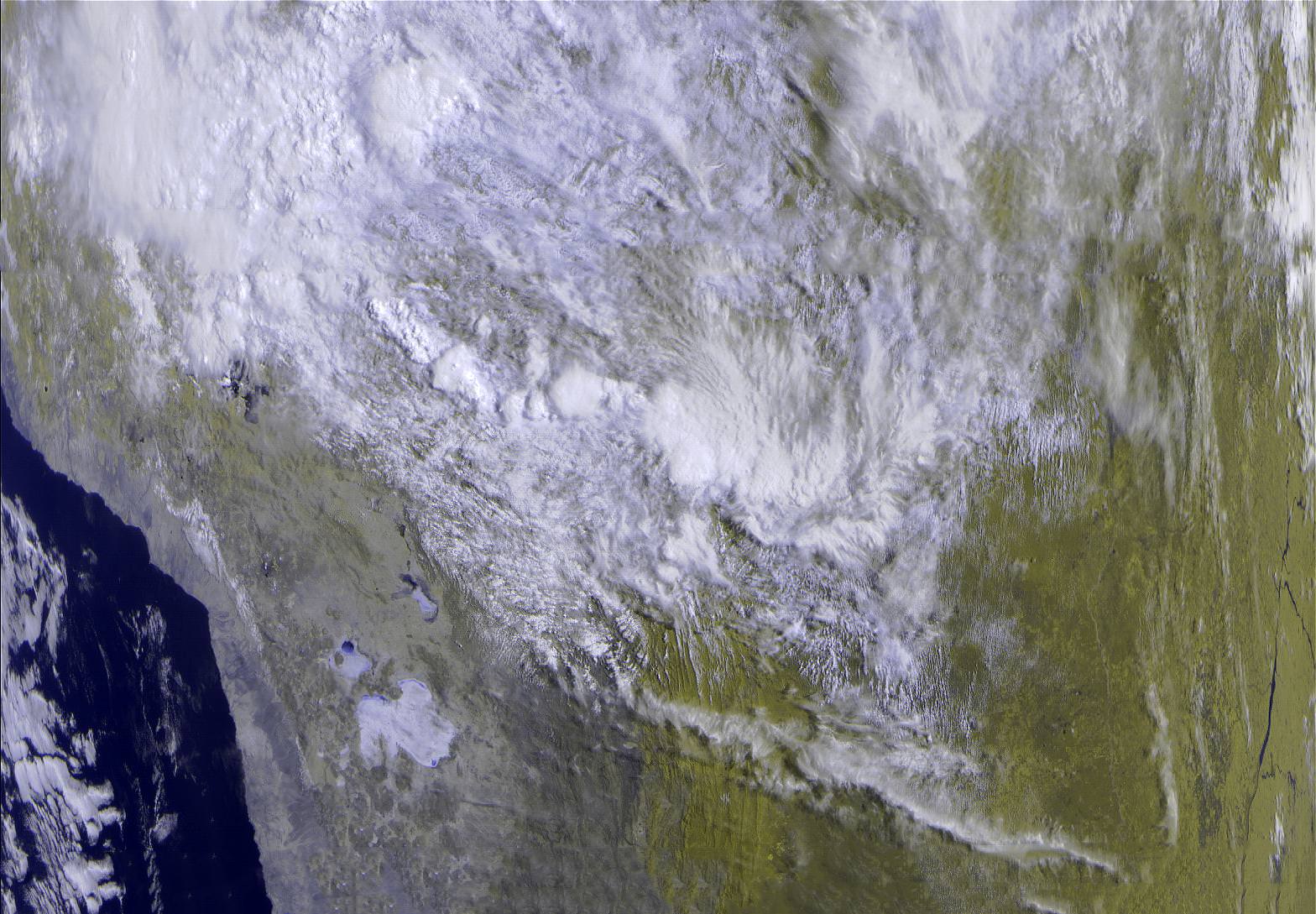

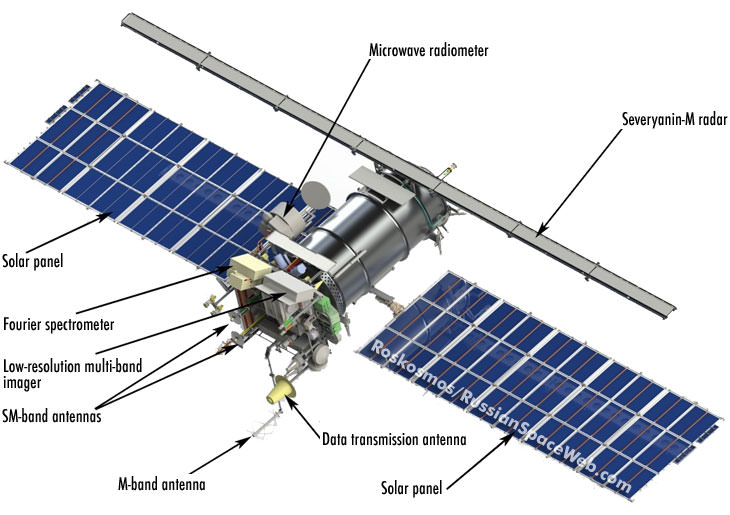

Roscosmos Meteor M-N2 / M2-N2
- Resolução: 10-bit @ 1km por pixel.
- Modulação: Quadrature Phase Shift Keying
- Canais: Infrared, Near-Infrared e Visible Light.
- Correção de Erro: Viterbi 2/7 & Reed-Solomon
- Modulação: Quadrature Phase Shift Keying
- Canais: Infrared, Near-Infrared e Visible Light.
- Correção de Erro: Viterbi 2/7 & Reed-Solomon
![](./Deck Title_files/CJvlsNa.jpg)

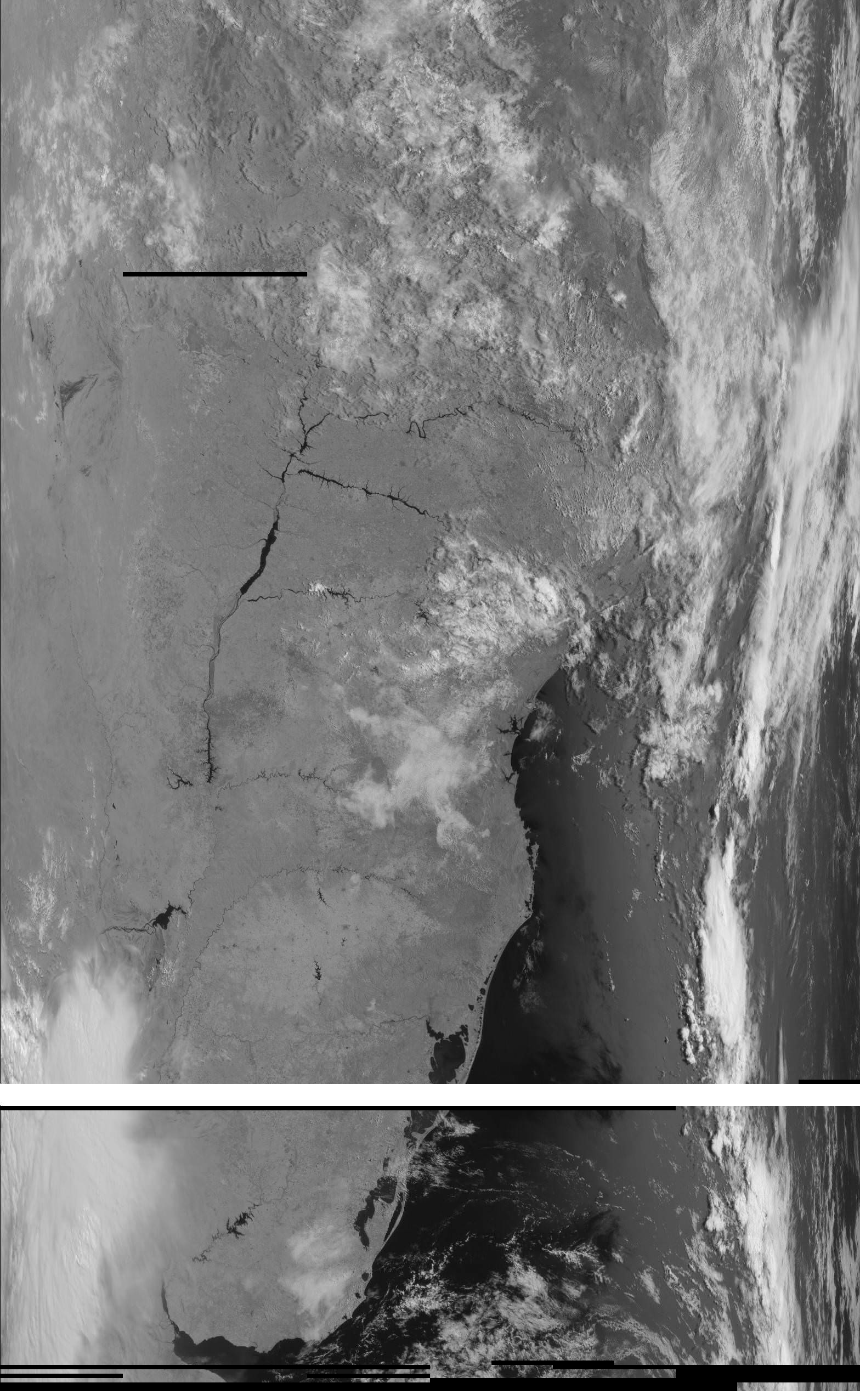

Near-infrared
![](./Deck Title_files/ZGynIv0.jpg)
![](./Deck Title_files/RbTnAhW.jpg)

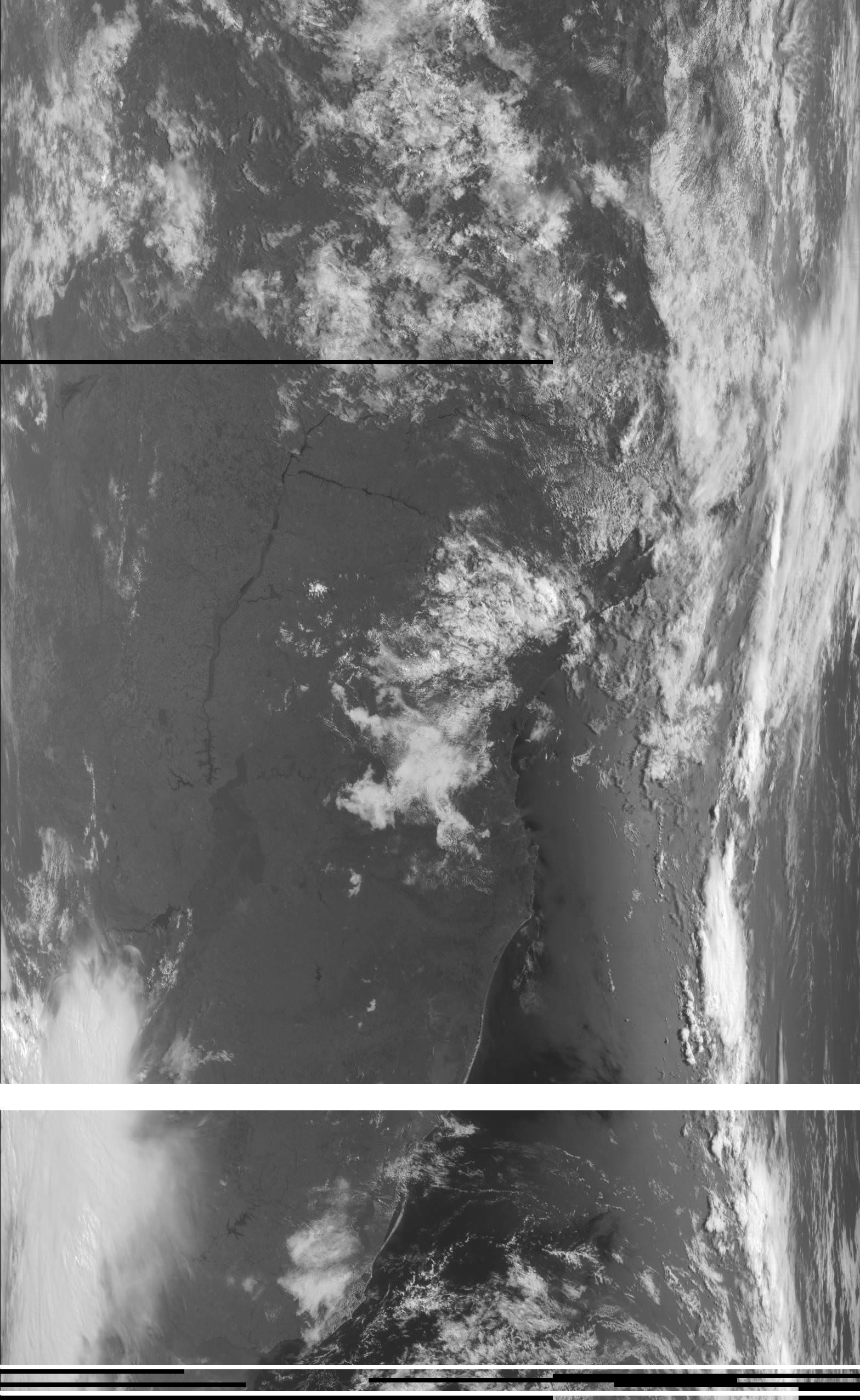

Visible Light

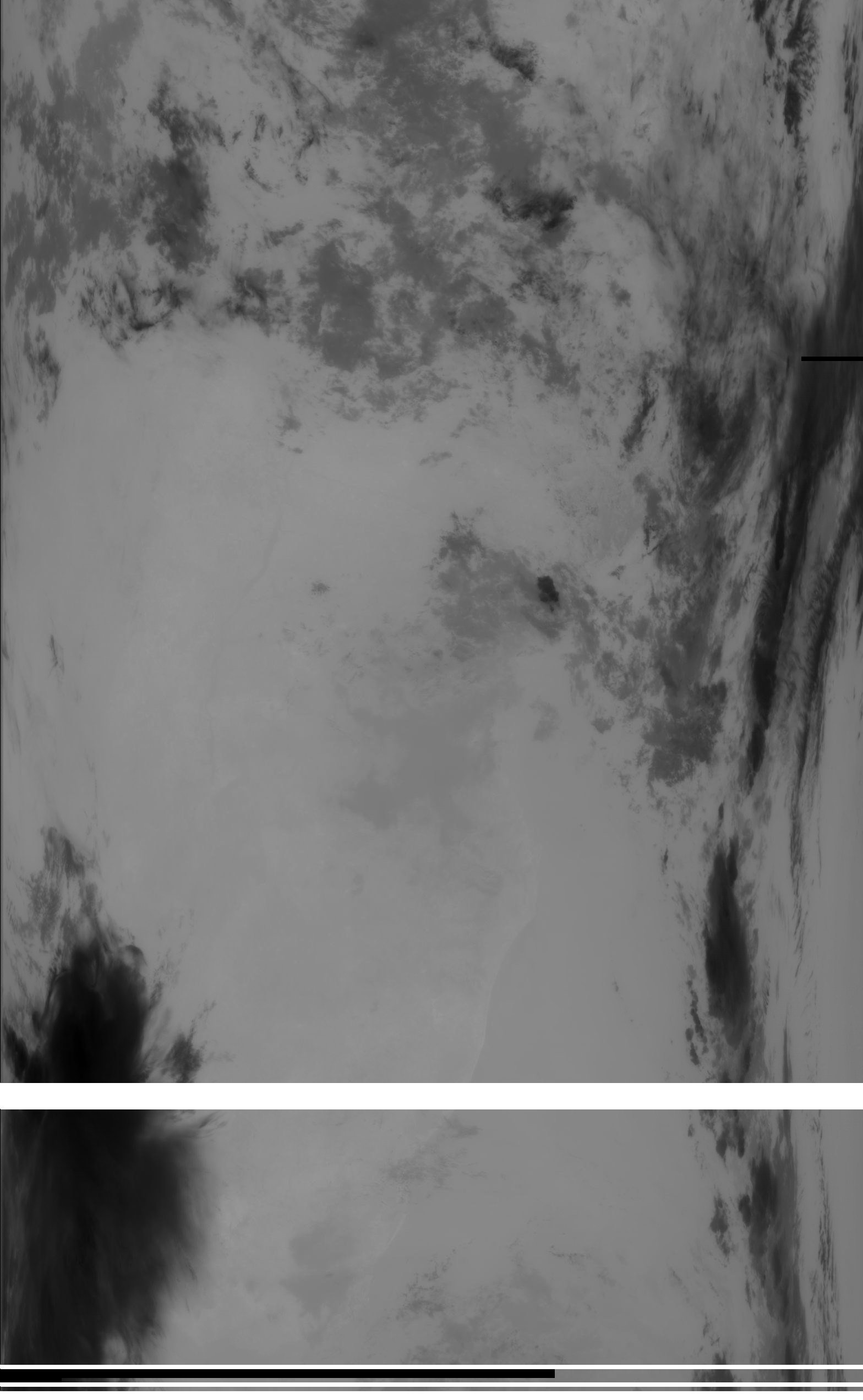

Infrared

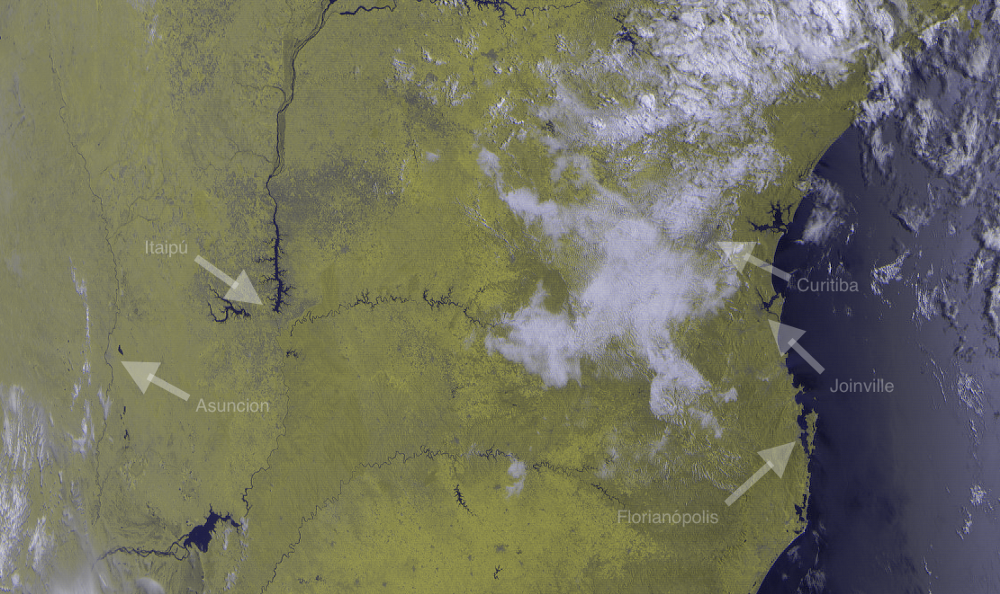

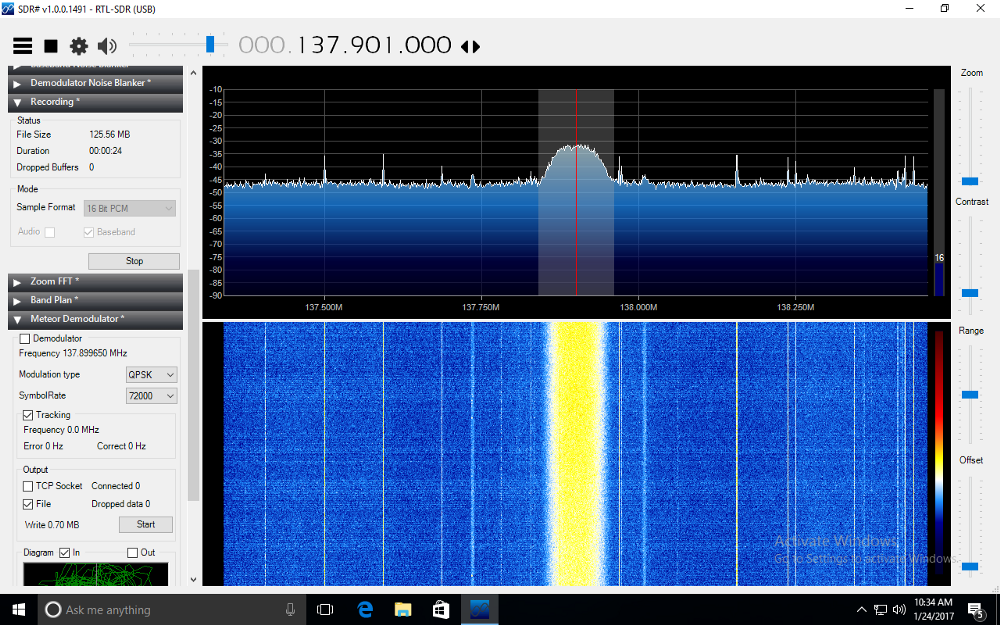

Canais LRPT do Meteor M-N2
![](./Deck Title_files/1FlGD5d.png)
![](./Deck Title_files/nla3ckH.png)
![](./Deck Title_files/IpQH2zD.jpg)

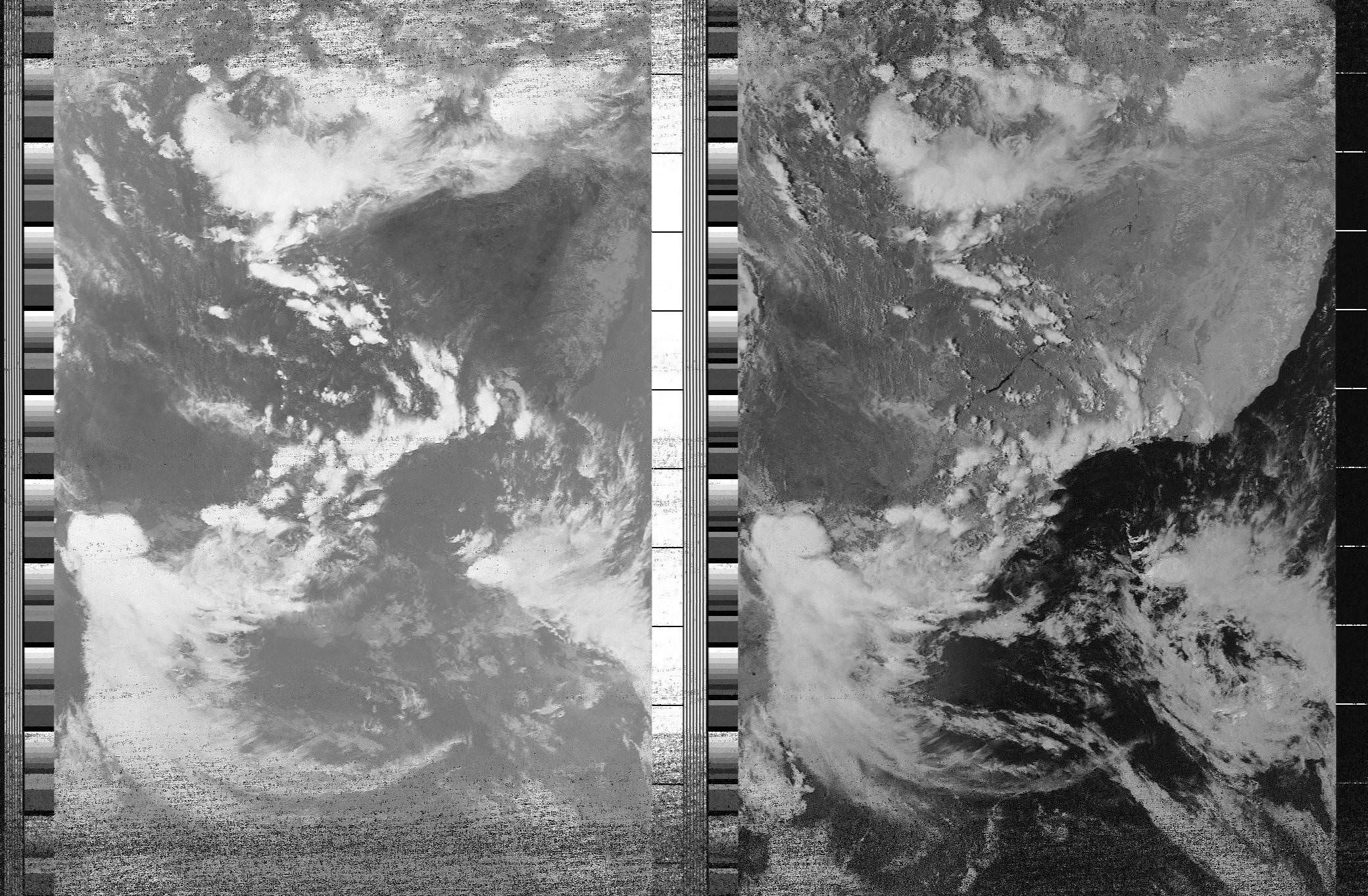

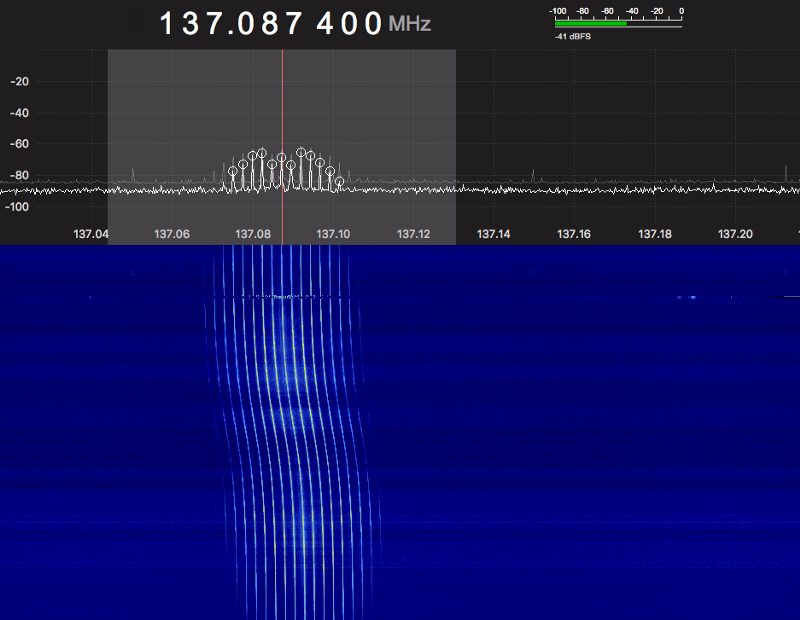

NOAA-N Prime APT Signal
![](./Deck Title_files/Jal5PM3.png)
![](./Deck Title_files/VNJQkk5.jpg)

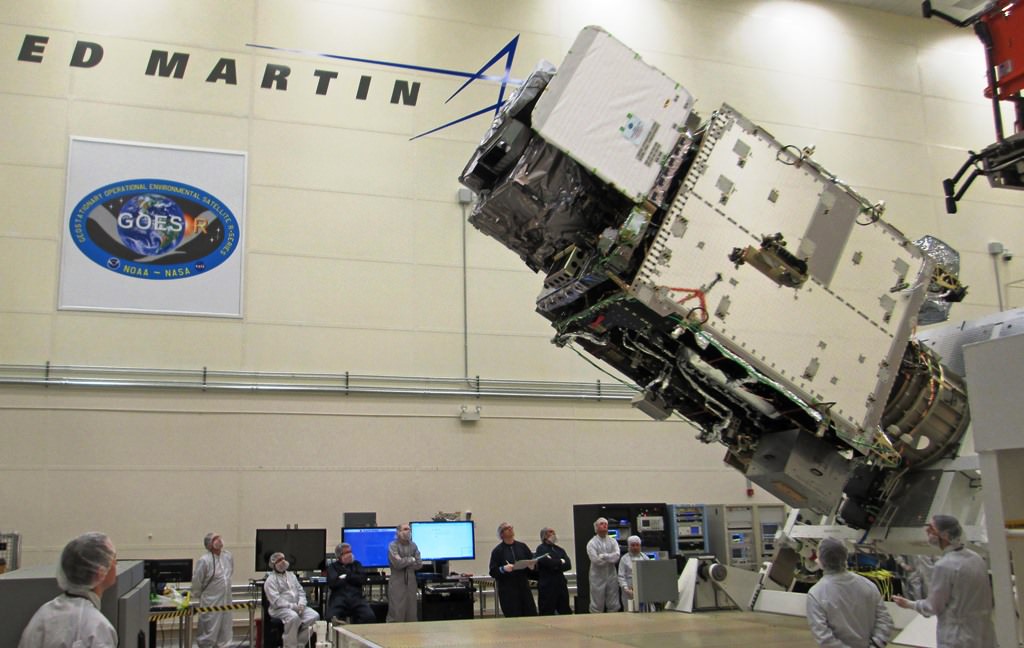

Geostationary Operational Environmental Satellite
GOES
![](./Deck Title_files/XIHssiH.jpg)
![](./Deck Title_files/qvTO5qz.jpg)
Hardware de Recepção

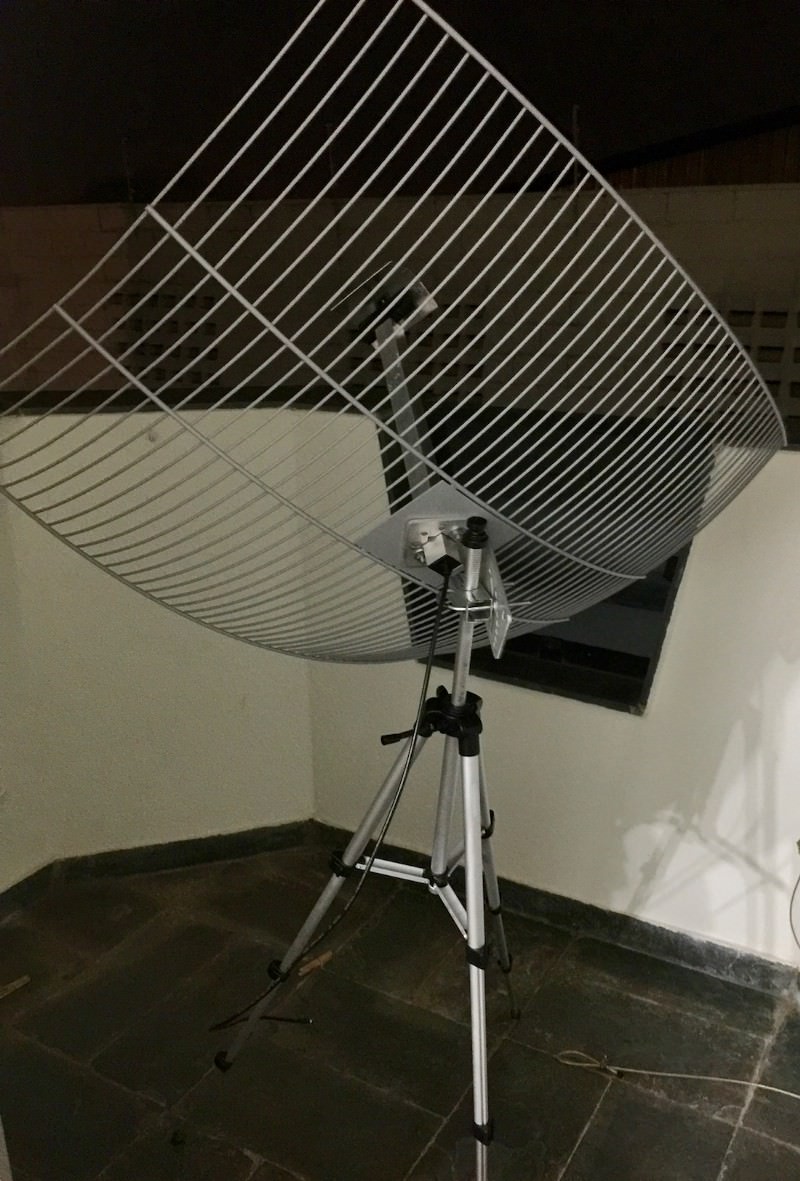

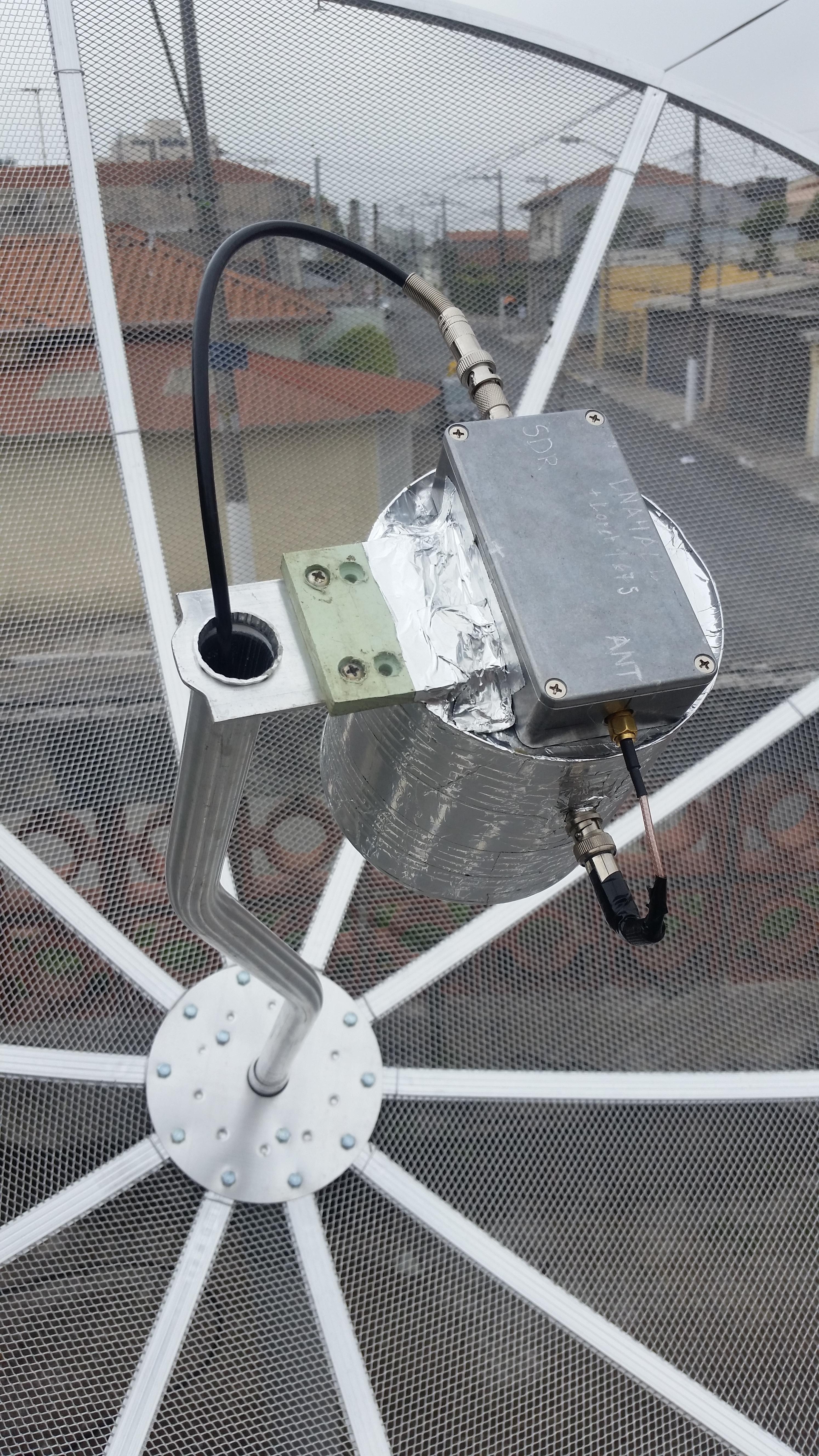

- Antena Parabólica de 1.9 m
- Amplificador + Filtro
(Nooelec Sawbird GOES+)
- SDR
- Amplificador + Filtro
(Nooelec Sawbird GOES+)
- SDR

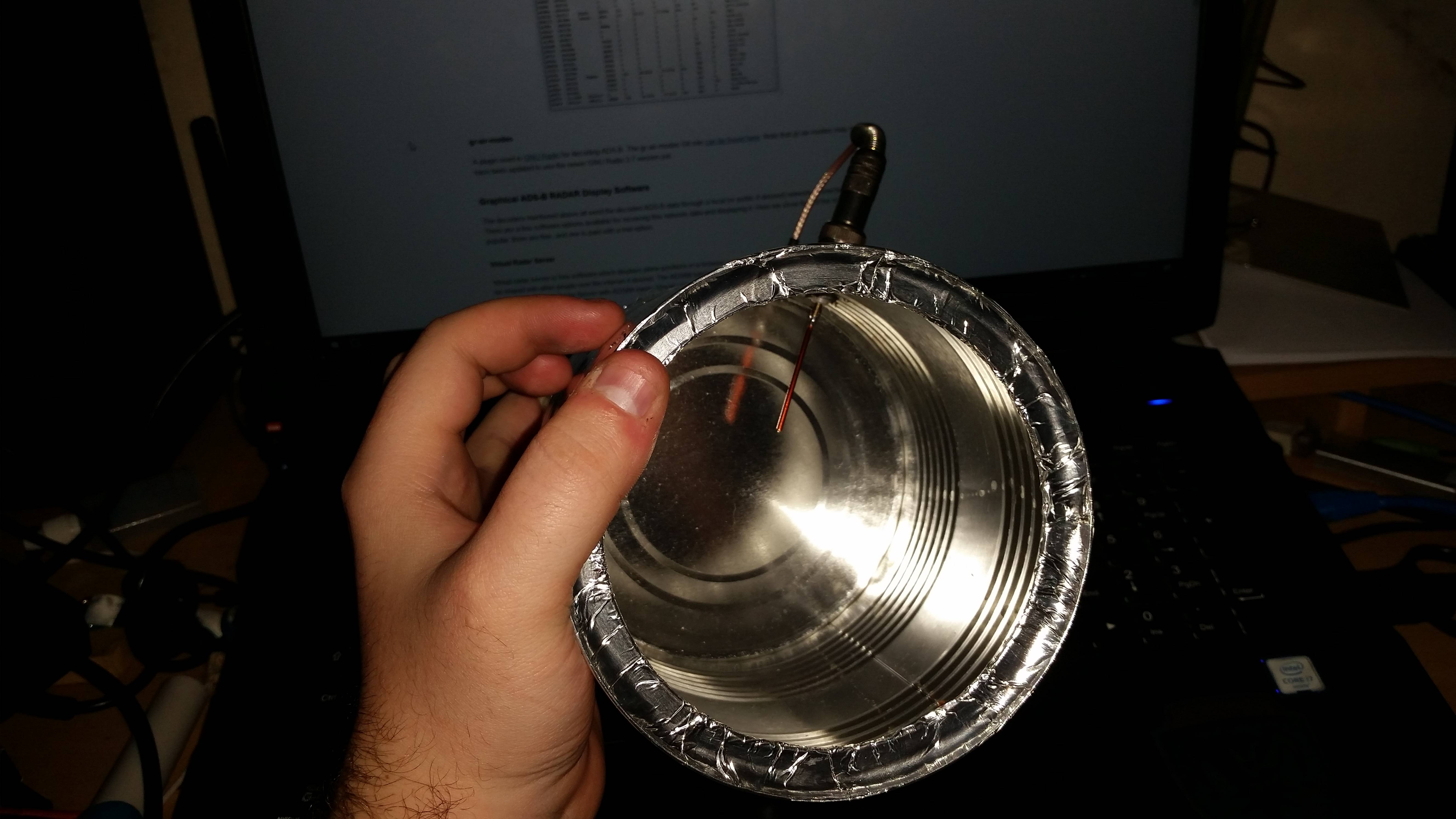

Waveguide Antenna
![](./Deck Title_files/NTy3vKw.jpg)
![](./Deck Title_files/100785_1.png)

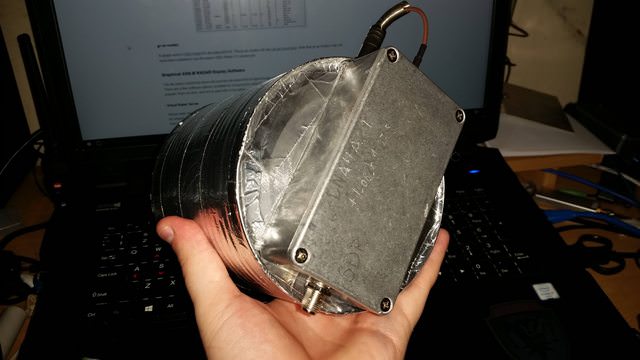

Amplificador + Filtro

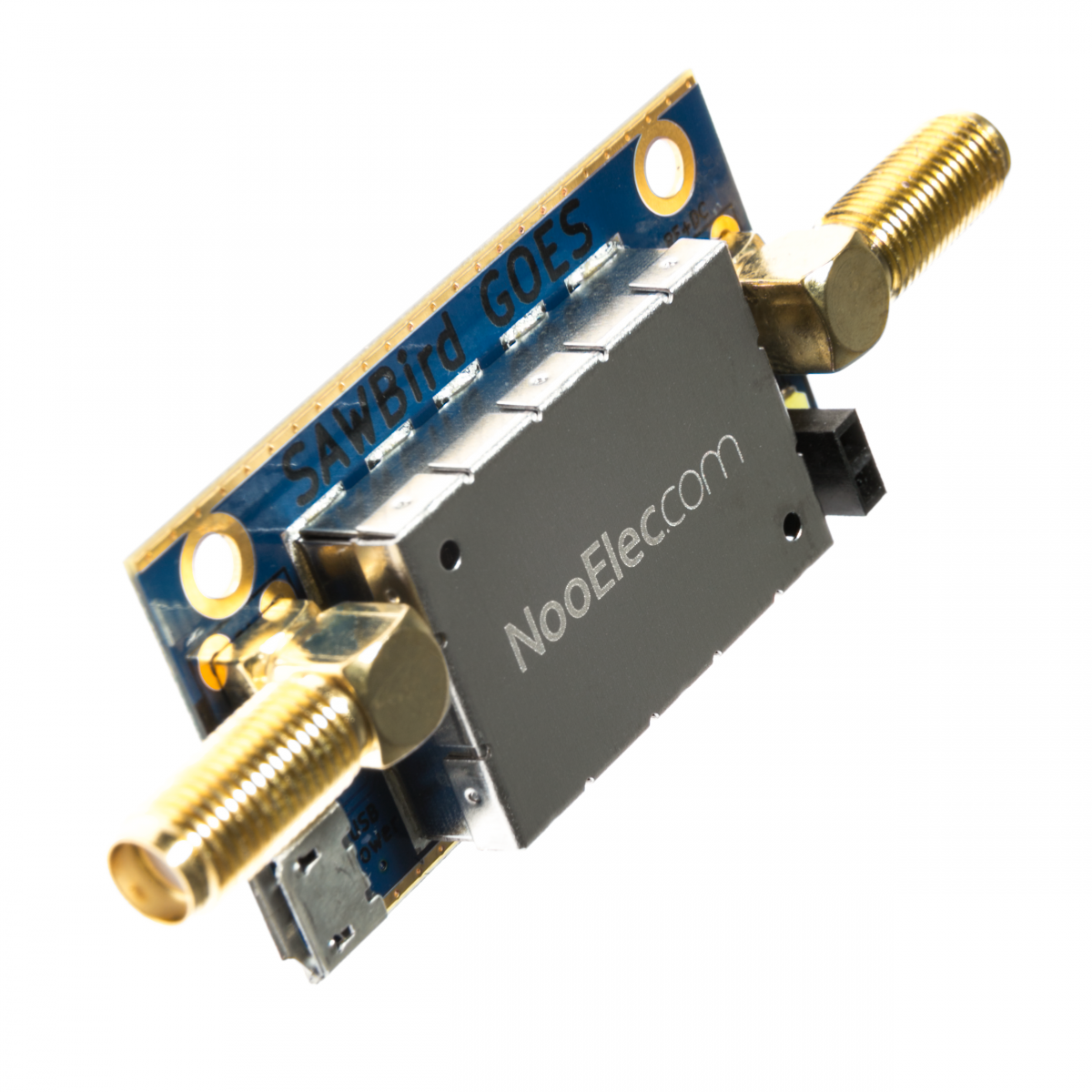

Nooelec Sawbird GOES
Nooelec Sawbird GOES
![](./Deck Title_files/GVoOOu4l.jpg)
Recepção e Demodulação
![](./Deck Title_files/KvtXFbM.png)

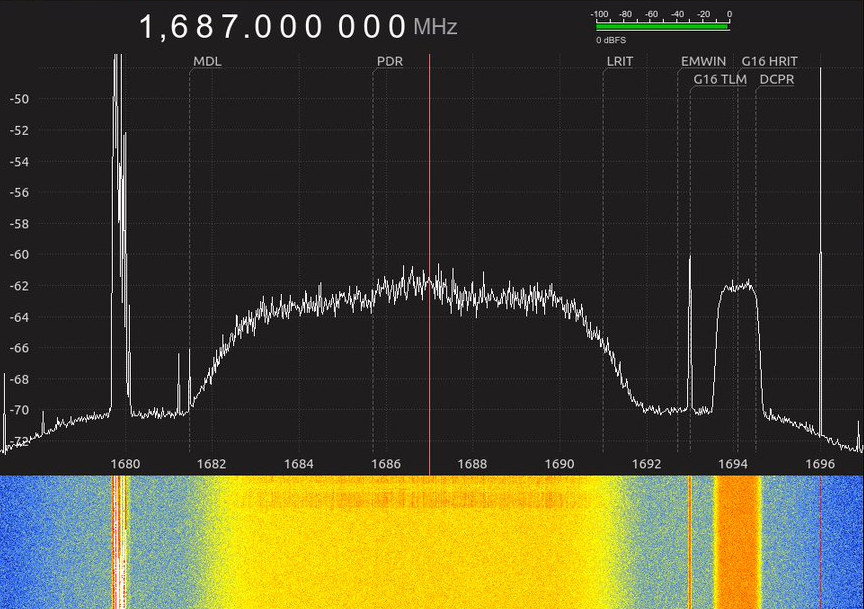

Espectro de transmissão do GOES-16
![](./Deck Title_files/RBCMHRU.png)

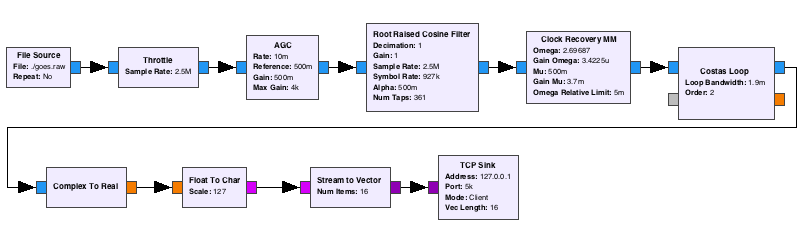

GNU Radio Companion
![](./Deck Title_files/HRSnZS8.png)

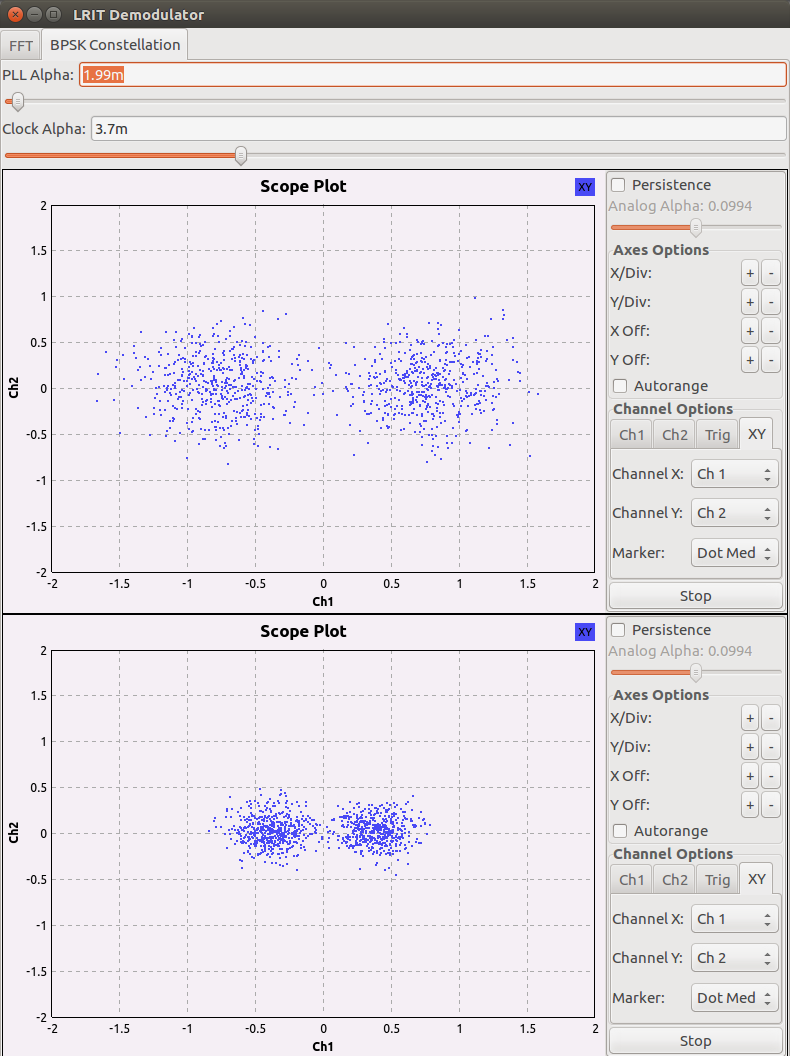

GOES HRIT Constellation
Decodificação
![](./Deck Title_files/XSfheSc.png)

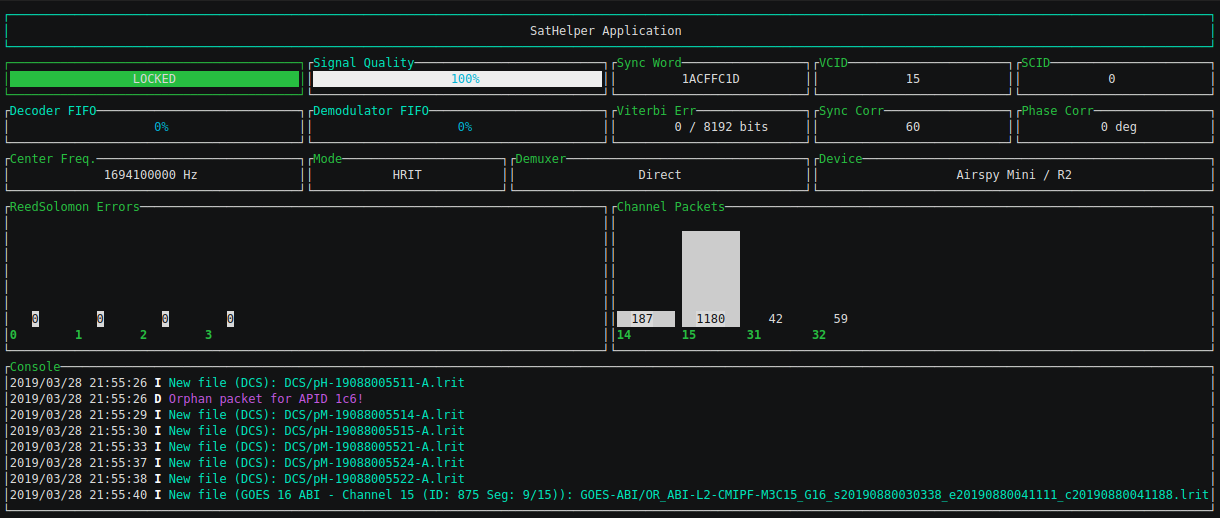

SatHelperApp

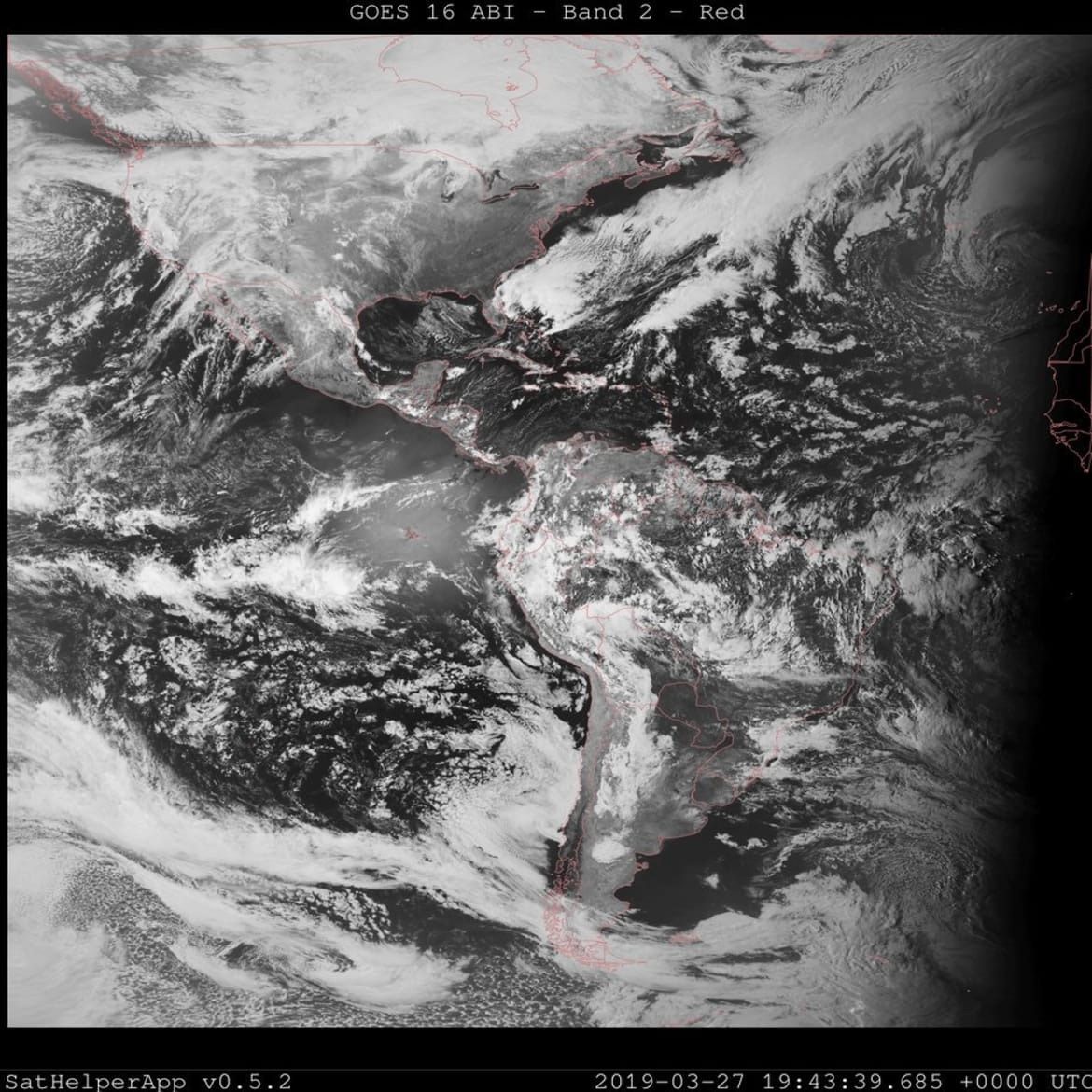

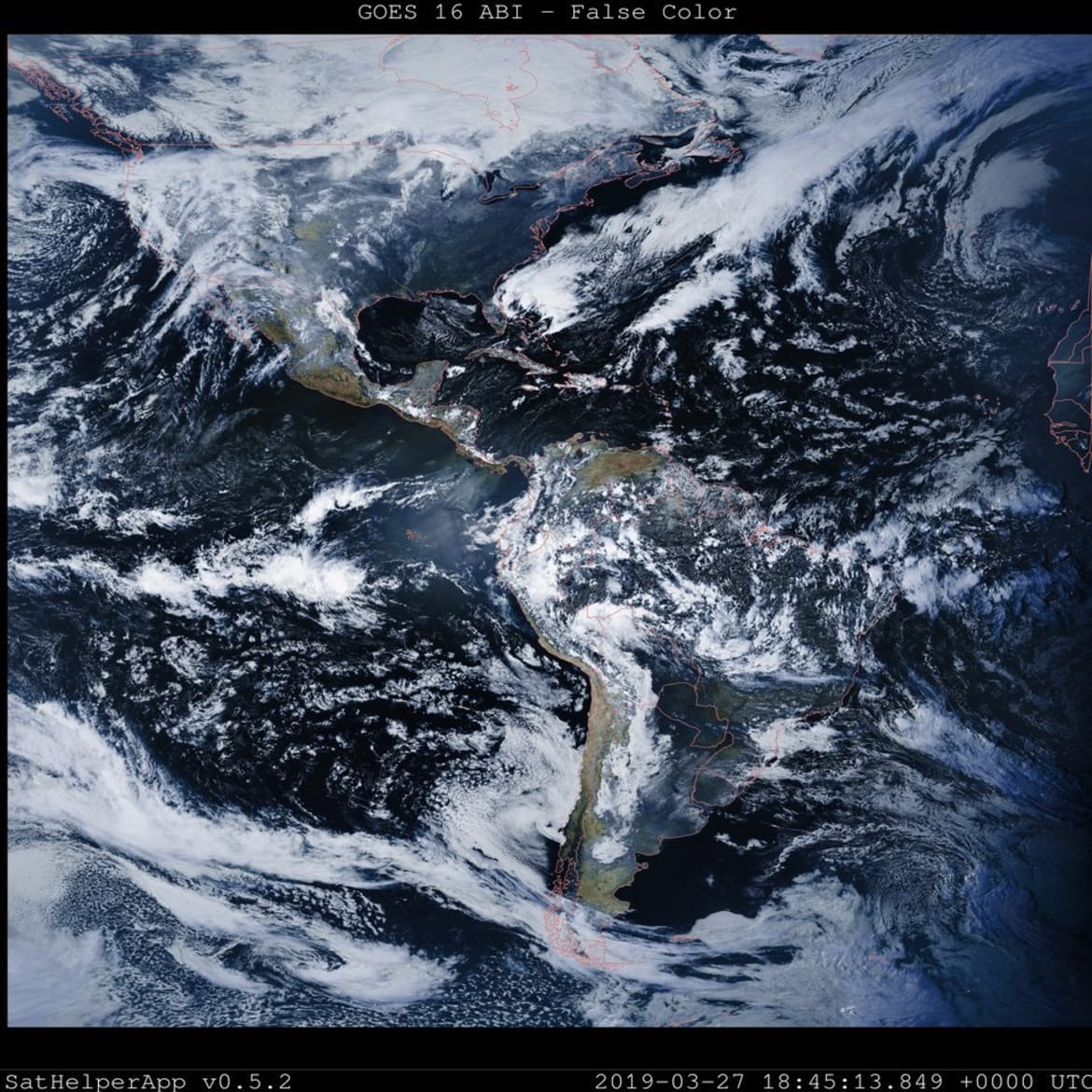

![](./Deck Title_files/D2r-eQ9XcAUH0pB.jpglarge.jpeg)
![](./Deck Title_files/D2sKijvWsAA1mK_.jpglarge.jpeg)

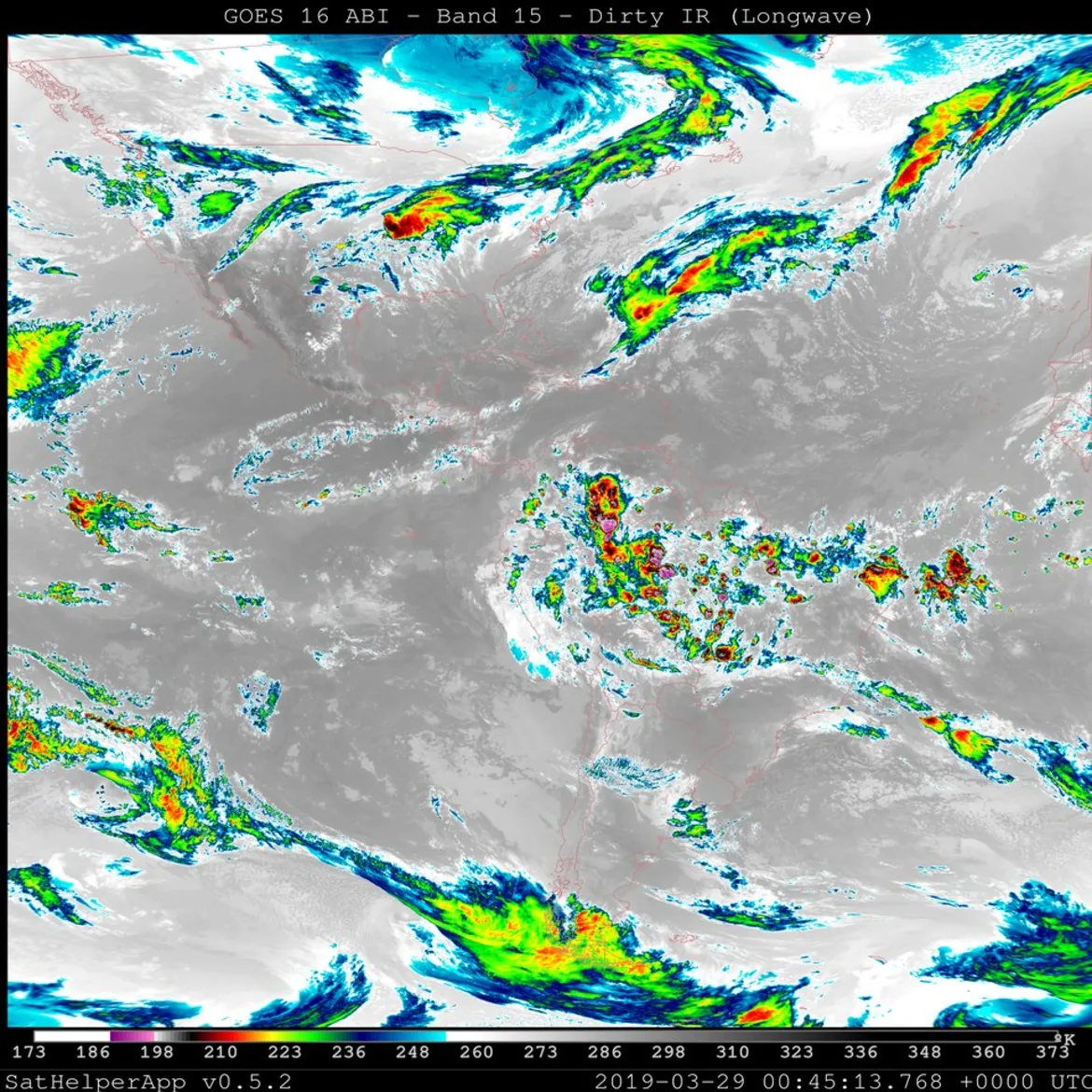

![](./Deck Title_files/D2yZ7NGVYAUZcrb.jpglarge.webp)

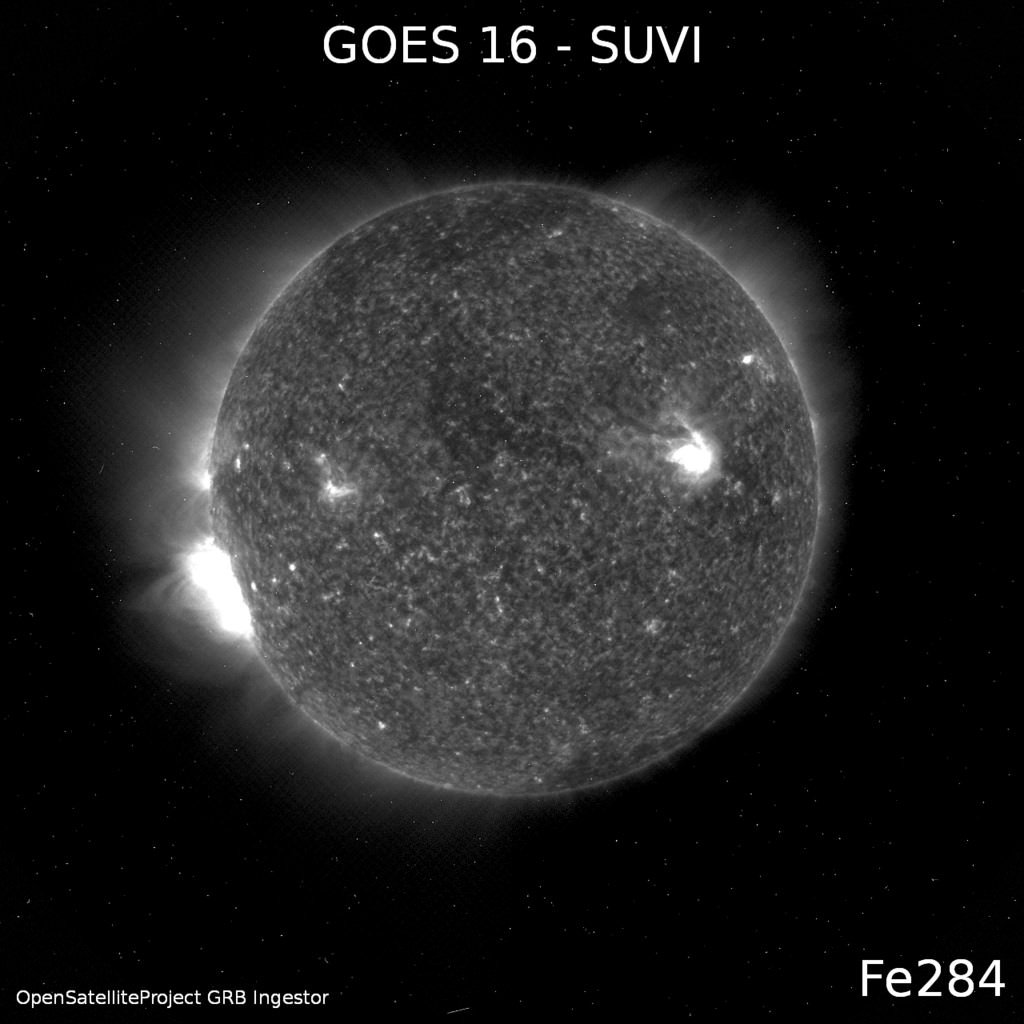

![](./Deck Title_files/dqmcsM7.jpg)
![](./Deck Title_files/sfoAJXn.gif)

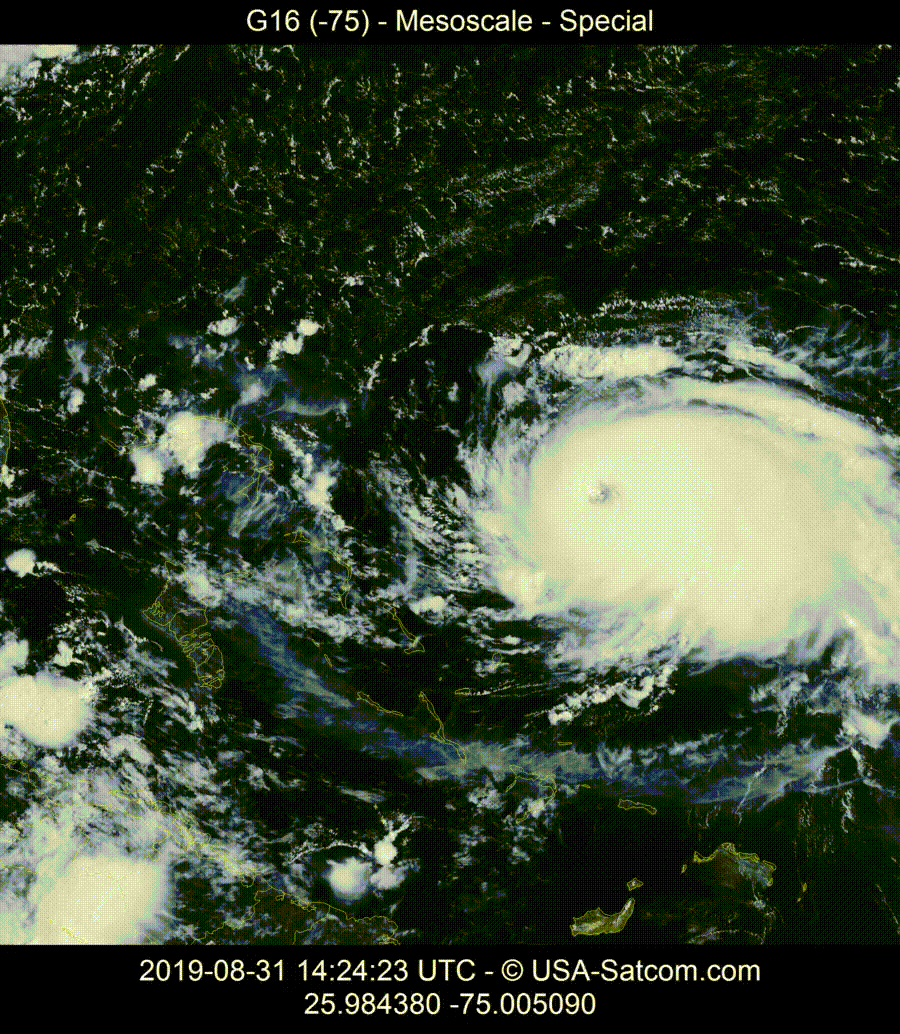

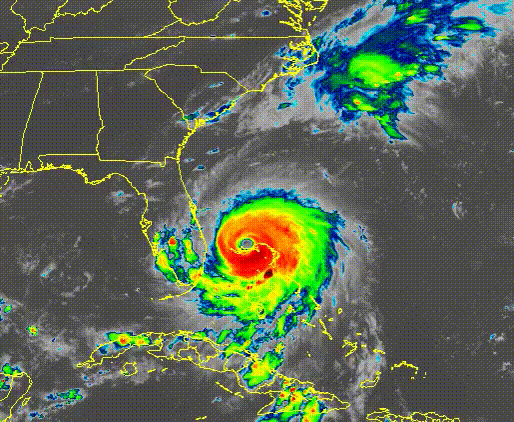

Hurricane Dorian - Animation by @usa_satcom.
![](./Deck Title_files/E2qFtQU.gif)
Questions / Perguntas?
- http://www.teske.net.br/lucas/
- https://greatscottgadgets.com/hackrf/
- http://www.rtl-sdr.com/
- http://www.github.com/racerxdl
- https://github.com/librtlsdr/librtlsdr
- http://airspy.com
- http://lna4all.blogspot.com
- https://luigifreitas.me/projects
- https://greatscottgadgets.com/hackrf/
- http://www.rtl-sdr.com/
- http://www.github.com/racerxdl
- https://github.com/librtlsdr/librtlsdr
- http://airspy.com
- http://lna4all.blogspot.com
- https://luigifreitas.me/projects
Thanks!
